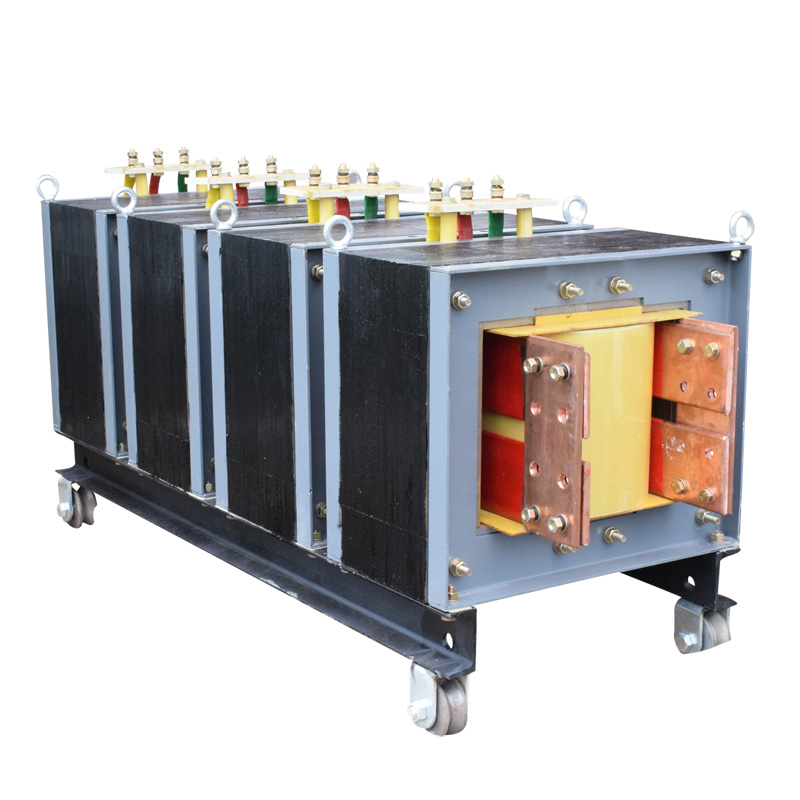

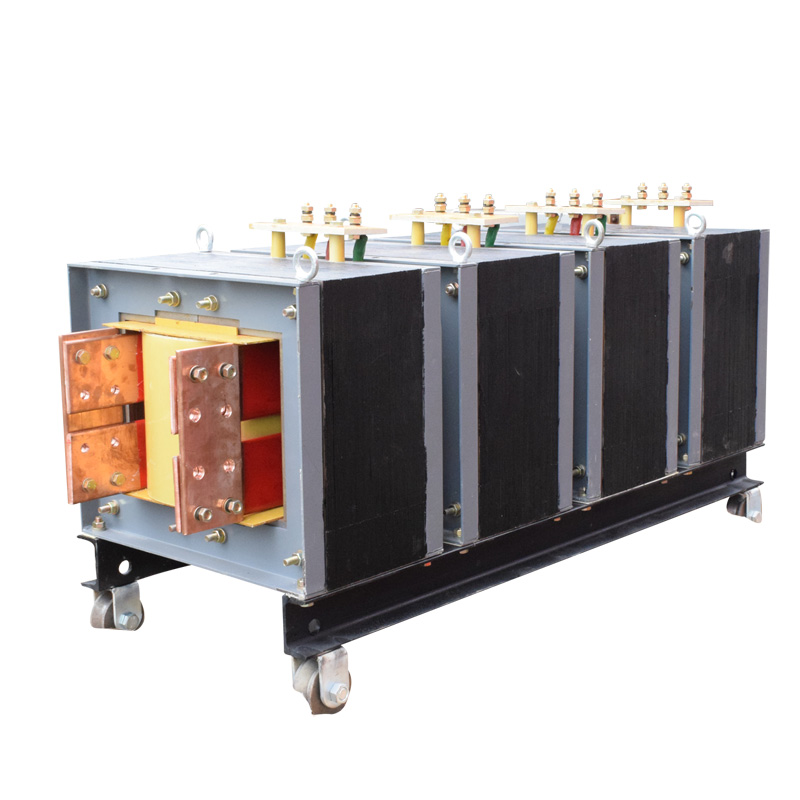

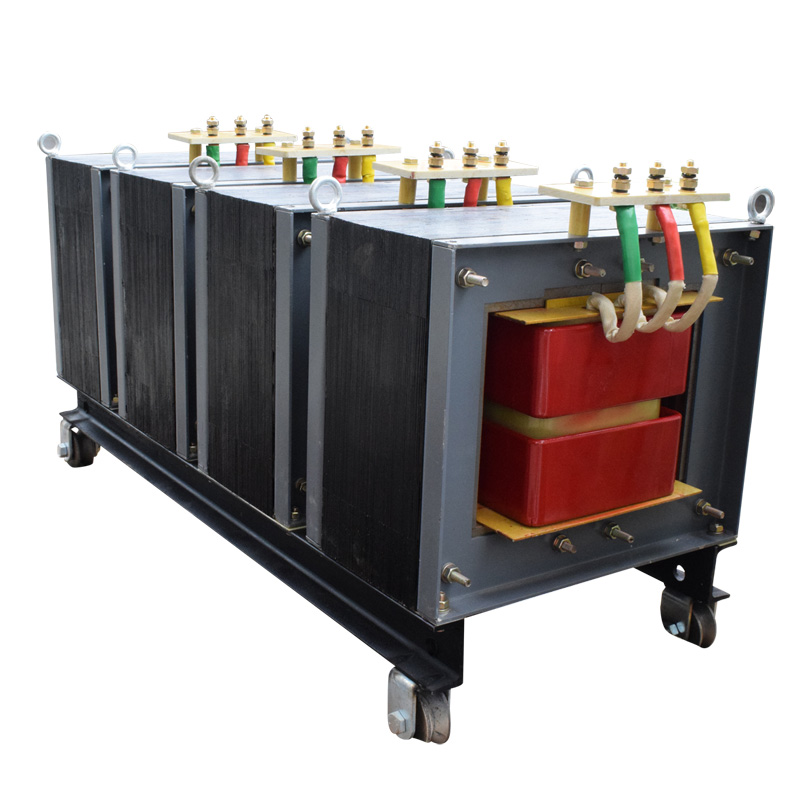

多磁路變壓器

1、概述

多磁路變壓器是一種新型的低電壓、大電流發生裝置，在全國許多檢測系統獲得廣泛應用，是把一種由某幾個分離磁路組合的變壓器與容量為輸出容量的1/N的調壓器配套使用，實現無極調壓，即能擴大容量幾倍，也實現大容量連續有載調壓， 采用一套多磁路變壓器組可進行單相試驗，采用三套同樣的多磁路調壓變壓器，則可進行三相試驗，可用于電流互感器、斷路器、接觸器、熱繼電器、開關等大中小型低電壓電器的短路、溫升、發熱試驗、動作特性校正、動熱穩定、連續負載等試驗及電參數測量實驗的電源。

2、多磁路變壓器特點

1）采用容量較小的調壓器即可實現大容量范圍內的全部調節，其調壓容量與范圍均可獲得幾倍的擴大。

2）由于多磁路變壓器的絕大部分輸出能量來自電網、輸入電流波形中的5/6（即N-1/N）具有很好的正統性、能滿足《低電壓基本試驗方法》的要求。

3）因?yàn)槭?：N的調壓方案，故設備投入電網后效率高，損耗小。

4）配套設備簡單，調節與控制方便。

3、技術參數（以180KVA為例）

型      號：BDDGW-180KVA
輸入電壓：415V
輸出電壓：24V
輸入電流：長時8KA，短時1秒以內25KA

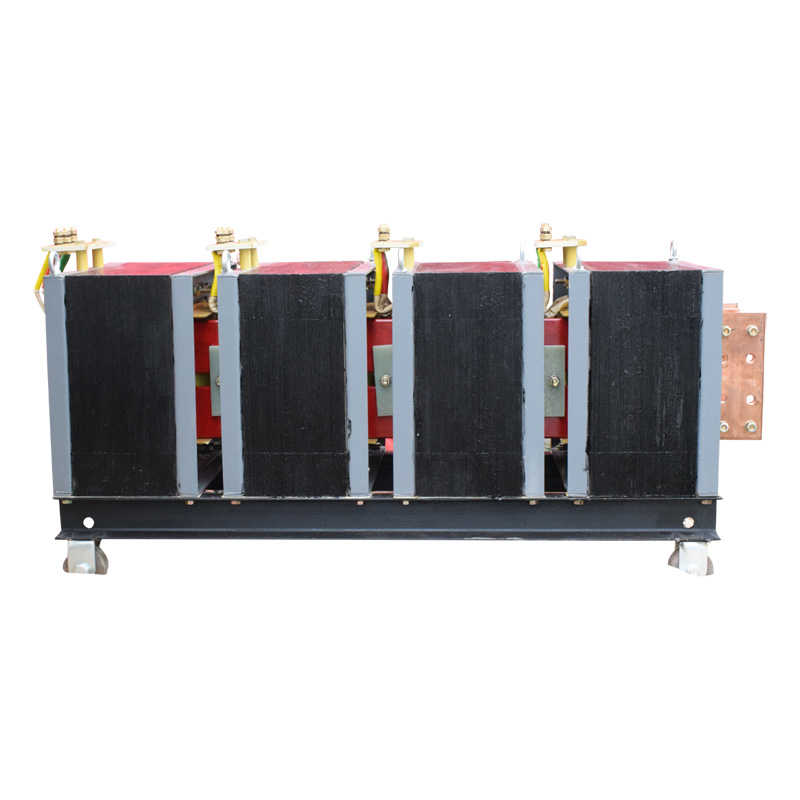

磁路編號組成：B1+B2+B3+B4
磁路容量組成：60KVA+30KVA+30KVA+60KVA=180KVA
磁路電壓組成: 8v+4v+4v+8v=24V
絕緣等級：F級
冷卻方式：空氣自冷
耐壓水平：5KV
4、多磁路變壓器工作原理

每個磁路獨立控制，根據所測產品需要電流，依次投切磁路開路負載需要；當磁B1投入開路時，變壓器輸出為8V，如電壓電流不夠、繼續投入磁路B2，輸出電壓為12V——以此類推就可以。具體要根據整套配置控制柜（臺）來組成控制，如需要進一步了解本產品使用方法、性能以及技術問題請來電，我們工程師會詳細解說使用方法及操作方式。

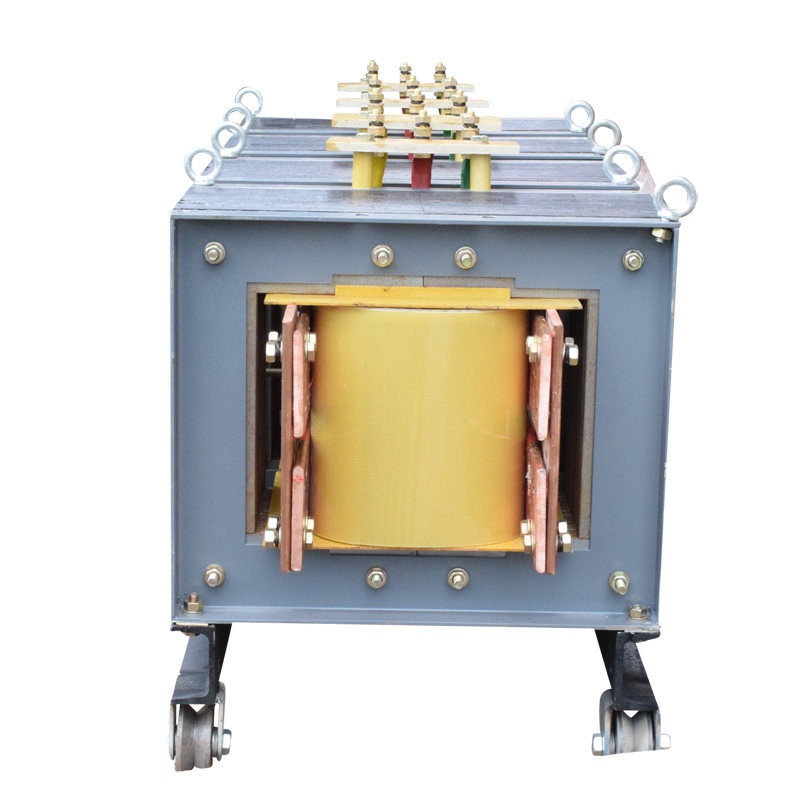

電壓、容量組合可按要求任意組合，有EI、UI雙柱式結構。

因?yàn)榇丝顬樘胤N類變壓器，歡迎致電百姓特變公司，本公司技術會為你需要的產品做詳細設計和指導使用。
