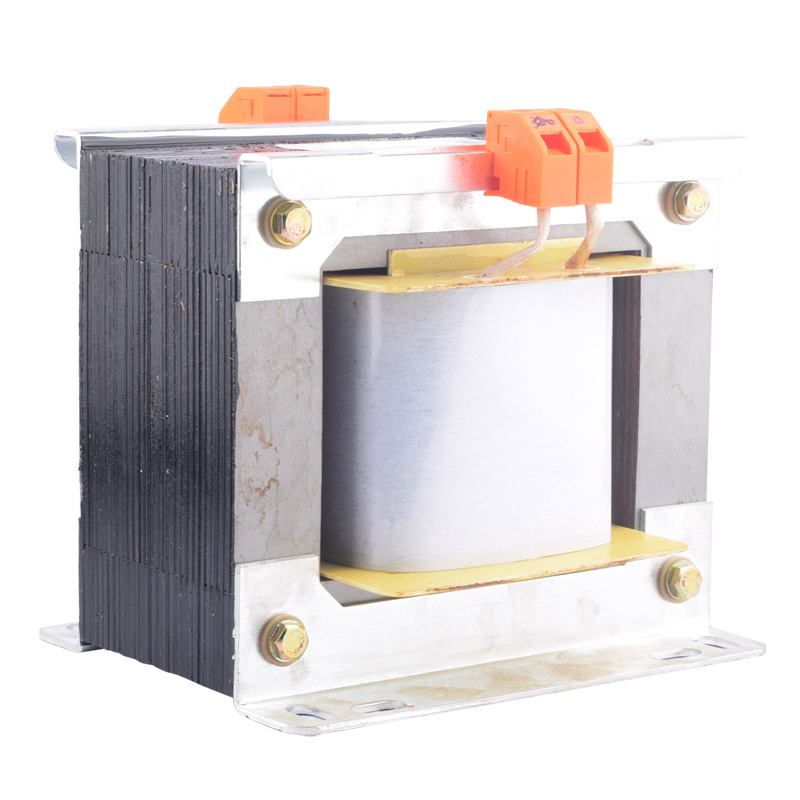

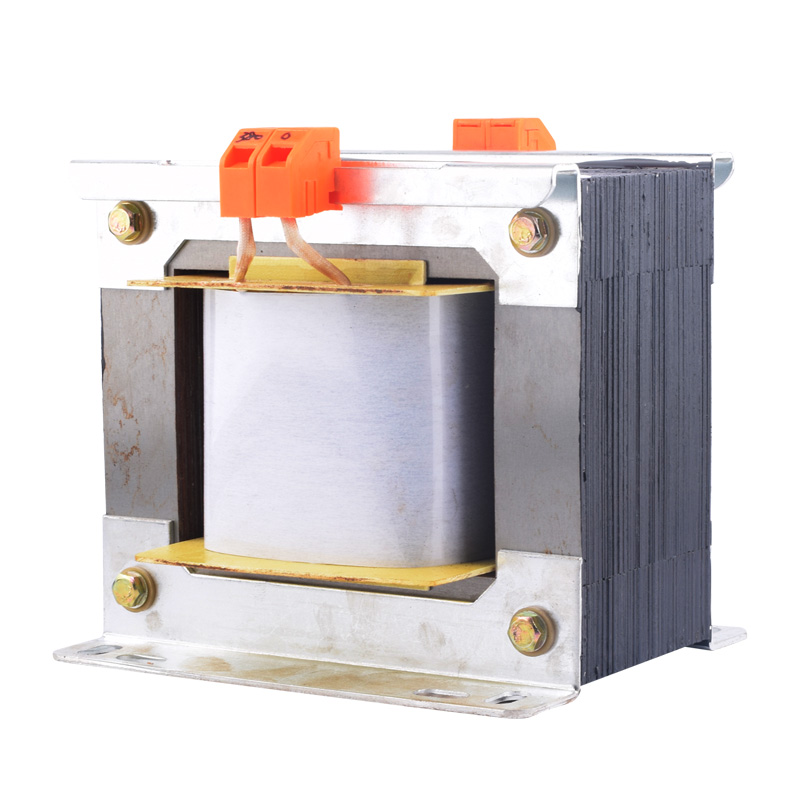

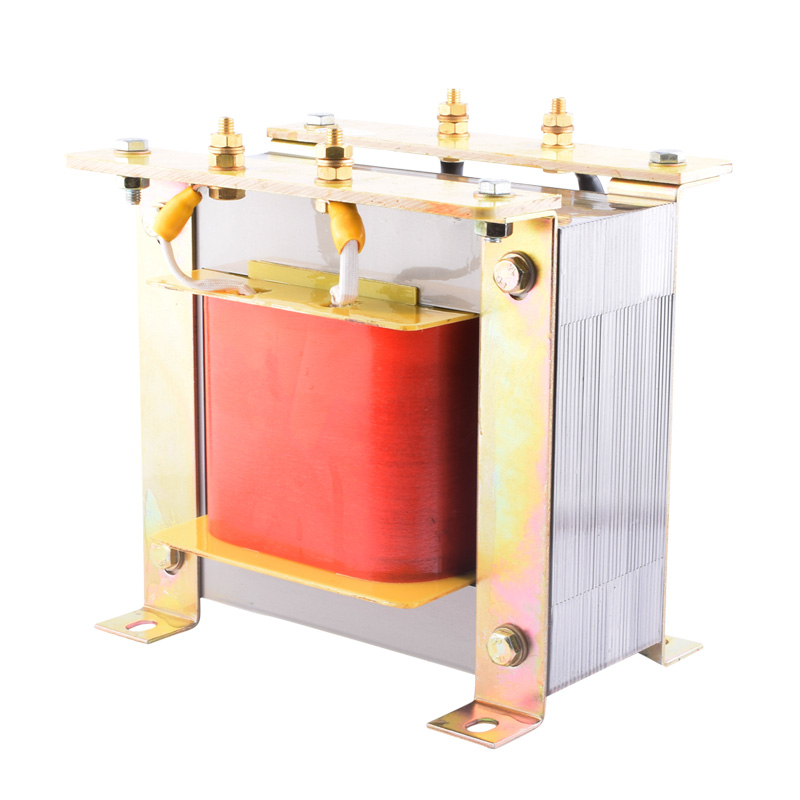

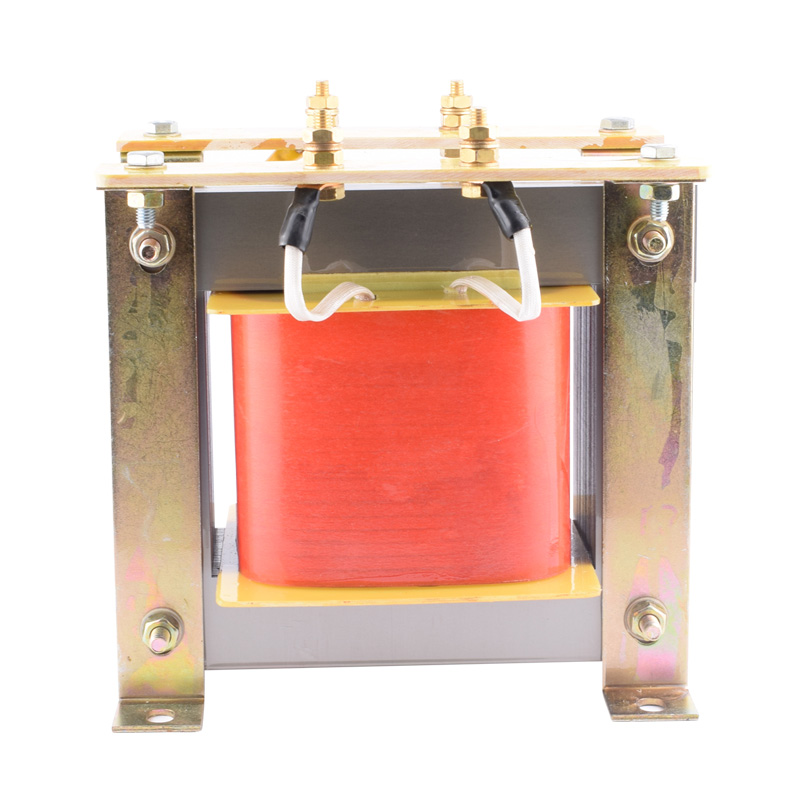

BK控制變壓器
1、概述
BK控制變壓器是單相隔離變壓器的一種常見變壓器，適用于頻率在50-60Hz，電壓至500V以下的電路中，通常用作機床控制電器、局部照明、信號指示燈、隔離電源、升壓降壓等電壓轉換，具有體積小、接線安全可靠、防護等級高、性能良好等特點，且能夠的在額定負載中長期有效工作，有較強的過負載能力和過電壓能力，產品設計、制造充分考慮負載特性，從溫升、絕緣性能及附件選擇等各方面滿足過載要求。
2、使用環境
1. 周圍溫度為-5C~+40℃
2. 海拔高度不超過2000米;
3. 周圍空氣最大相對濕度90%(溫度為+25C時)
4. 電源電壓波形為正弦波或近似于正弦波;
5. 無蒸氣、化學性沉積、導電粉塵、污垢污垢及其它爆炸性和腐蝕性氣體
6. 無嚴重的振動和顛簸;
3、技術參數
相數：?jiǎn)蜗?/span>
容量：BK-25VA~100KVA
輸入電壓：?jiǎn)蜗?20V、380V
輸出電壓：6.3V、12V、24V、36V、55V、70V、110V、127V、220V、380V等（可定制）
頻率：50/60Hz
效率：≥90%
絕緣等級：F級、H級
波形失真：無附加波形失真
絕緣電阻：≥50MΩ
溫升：60K
電氣強度：工頻正弦電壓3000V歷時1分鐘無擊穿及閃絡現象
過載能力：二倍的額定電流，維持1分鐘
環境溫度：－20℃~＋50℃
濕度：≤95%RH不結露
海拔高度：＜1000米
相對濕度：＜90%
冷卻方式：干式自冷/風冷
工作場所：無腐蝕性氣體及導電粉塵
備貨情況：常規單相220V/三相380V有現貨，具體請聯系銷售人員
注意：安裝場所無嚴重影響變壓器絕緣的氣體蒸氣、化學沉積、灰塵、污垢及其它爆炸性和腐蝕性氣體及導電粉塵
4、型號及安裝尺寸
|
型號 |
外形尺寸(MM) |
安裝孔距(MM) |
安裝孔(MM) |
|||
|
B max |
D max |
E max |
A |
C |
||
|
BK-25~50VA |
78 |
68 |
87 |
52±0.5 |
52±0.5 |
4.8×9 |
|
BK-100VA |
84 |
82 |
94 |
64±0.5 |
64±0.5 |
4.8×9 |
|
BK-150VA |
96 |
98 |
106 |
81±0.5 |
81±0.5 |
5.8×11 |
|
BK-200VA |
96 |
105 |
106 |
88±0.5 |
88±0.5 |
5.8×11 |
|
BK-250VA |
96 |
108 |
106 |
91±0.5 |
91±0.5 |
5.8×11 |
|
BK-300VA |
120 |
117 |
114 |
97±0.5 |
97±0.5 |
7×13 |
|
BK-400VA |
132 |
124 |
124 |
104±0.5 |
104±0.5 |
7×13 |
|
BK-500VA |
132 |
124 |
124 |
104±0.5 |
104±0.5 |
7×13 |
|
BK-700VA |
132 |
134 |
124 |
114±0.5 |
114±0.5 |
7×13 |
|
BK-1000VA |
150 |
153 |
142 |
128±0.5 |
128±0.5 |
8×13 |
|
BK-1500VA |
192 |
147 |
177 |
122±0.5 |
122±0.5 |
8×13 |
|
BK-2000VA |
192 |
167 |
177 |
152±0.5 |
152±0.5 |
8×13 |
|
BK-3000VA |
215 |
220 |
240 |
165±0.5 |
160±0.5 |
8×13 |
|
BK-5000VA |
260 |
220 |
280 |
240±0.5 |
160±0.5 |
8×13 |
|
BK-10KVA |
300 |
220 |
290 |
280±0.5 |
170±0.5 |
8×13 |
5、定做變壓器需要提供哪些參數？
1.額定功率：輸出電壓×電流；
2.工作頻率：一般國內是220V/50Hz，可定做1000Hz以內
3.輸出電壓：工作的額定電壓和空載電壓
4.輸出電流：輸出額定工作電流或空載電流
5.外形尺寸：變壓器外形的長寬高
6.特殊要求：其他特殊要指溫升、效率、絕緣等級、電壓調整率、接線方式等。
7.場景用途：技術工程師在設計特種變壓器時，需要了解變壓器使用在什么行業及工作場景，才能針對性的設計出滿足用戶使用需求的變壓器，
百姓公司有20年特種變壓器設計及制造經驗，可免費提供技術支持。
